電壓降測試儀
簡介：本儀器適用于測量不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降,從而判斷接線口優劣,也可檢查插頭線在完成標準規定的彎曲試驗次數后的斷線情況本認器有可調節的大電流輸出,微電壓測試,數碼管顯示.
一、產品介紹

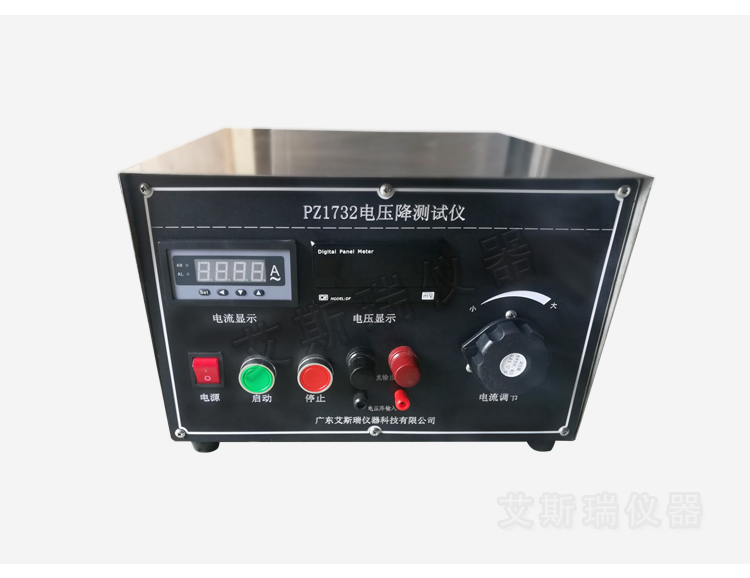

本公司所產HD-YJ插頭線電壓降測試儀，本儀器適用于測量不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降,從而判斷接線口優劣,也可檢查插頭線在完成標準規定的彎曲試驗次數后的斷線情況。本認器有可調節的大電流輸出,微電壓測試,數碼管顯示.
符合標準：GB /T2951.16,17
品管預備知識
1、基本知識：使用說明書、治具配件。
2、注意事項：裝置使用后應清理干凈后，保存?zhèn)溆谩?br />
3、儀器禁止存放于下列條件的區域
易燃易爆空氣環境. 不穩定的工作臺面.
陽光直射的地方. 潮濕的地方.
腐蝕性的空氣環境. 空氣污染灰塵重.
主要參數：
1、輸入電壓:AC220V±10%,50HZ
2、工作電流:0-40A任意可調
3、毫伏表精度:0-500mv; 3位半字 精度（小） 1mV
4、電流表精度:0-40A; 3位半字 精度（小）0.1A
操作說明：
㈠、接上電源插頭。
㈡、將接線端1、2、3、4按照編號接入儀器。
㈢、將接線端1、2分別接在待測試插頭的頭、尾部；再將接線端3、4也接在1、2的同樣位置組成回路。
㈣、打開電源開關、按啟動開關。
㈤、調節電流調節旋鈕，順時針調到需要的電流。
㈥、觀察電壓表，表上數值即為電壓降值。

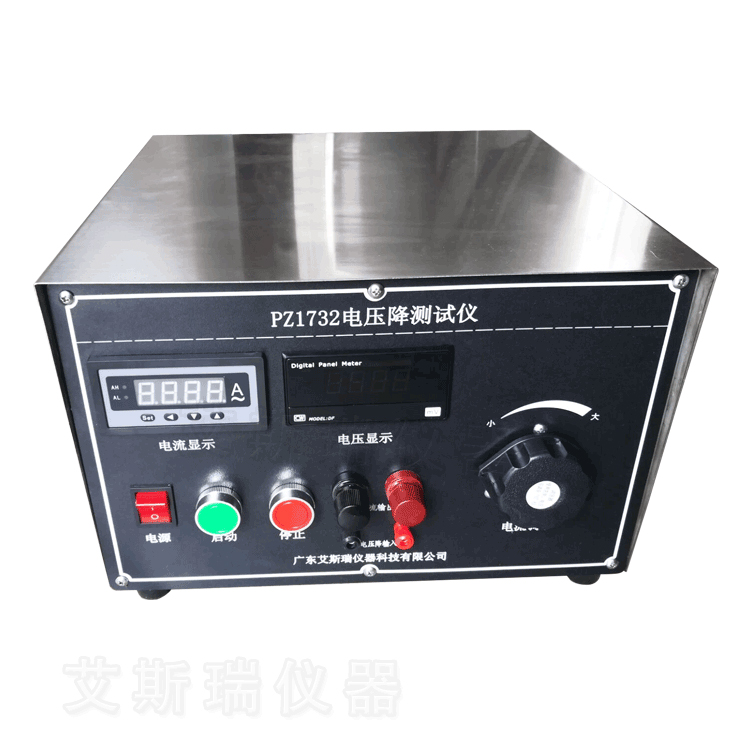

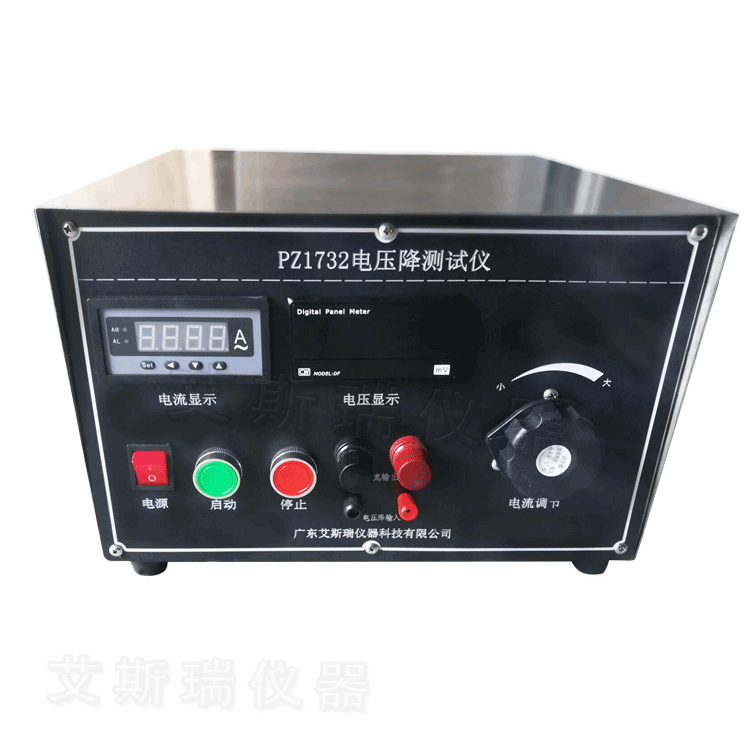

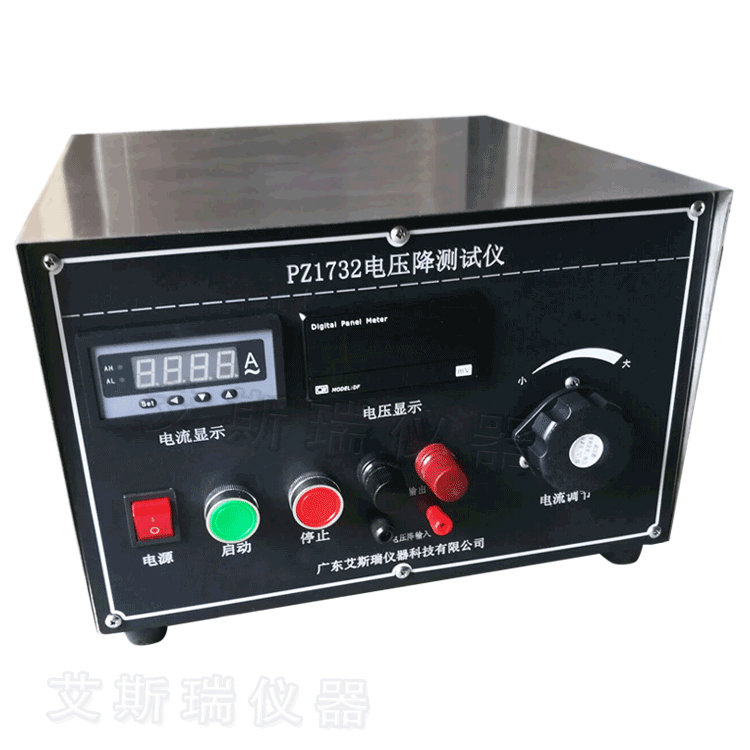

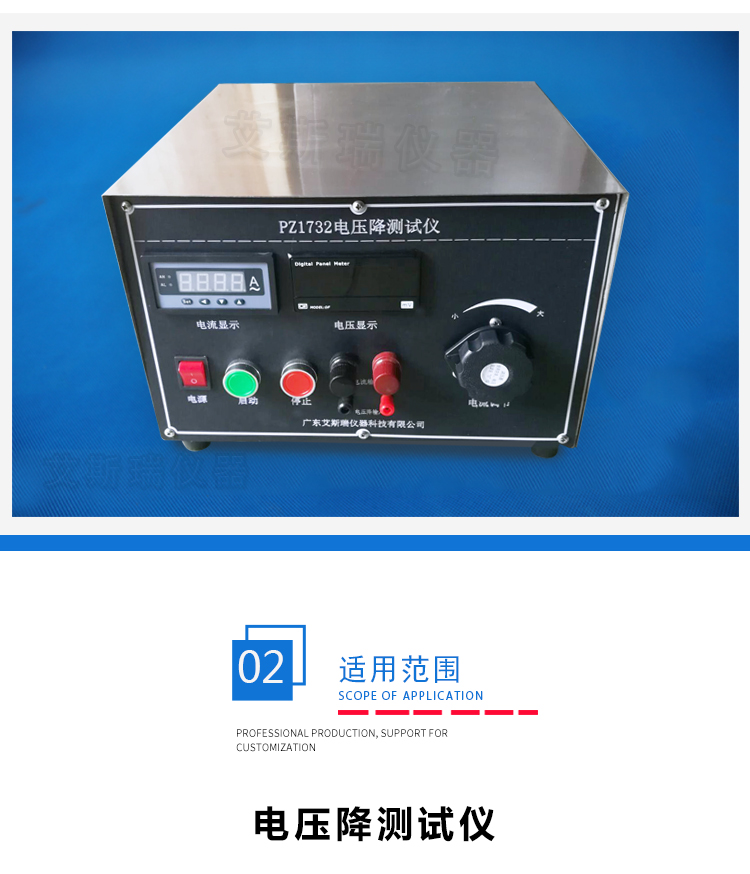

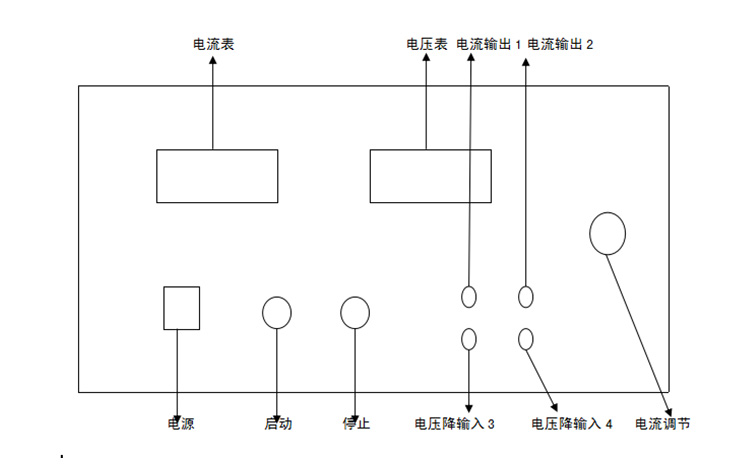

儀器面板圖：
適用于測量不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降,從而判斷接線口優劣,也
可檢查插頭線在完成標準規定的彎曲試驗次數后的斷線情況。
